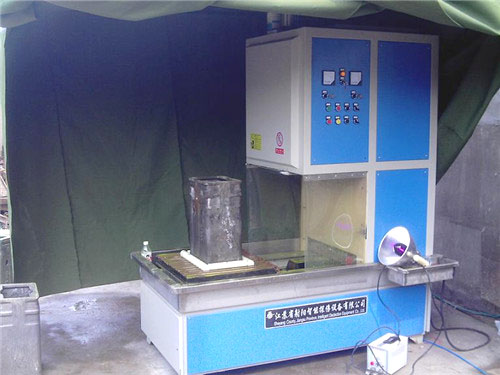

荧光磁粉探伤机的设计理念和步骤

2019-12-14

本实用新型包括探伤机体设置在探伤机体内的道轨、可带动轮轴转动的转轮器以及设置在探伤机体上的紫光灯,本实用新型在探伤机体上轮轴的一侧呈一字排列设置有和计算机装置相连接的14个CCD摄像机。被测轮轴由转轮器带动在道轨上转动,14个摄像机对轮轴进行整体拍摄,输入计算机装置后利用计算机图像识别裂纹的技术进行分析判断,本实用新型应用机械装置即移动调焦装置自动调节一字排开的多个CCD摄像机,使它与被检测轮轴的表面始终保持一定的距离,这样一旦CCD摄像机焦距调节器清楚,就能对任何轮轴拍到清晰的图像,并将这些图像送入计算机,利用计算机图像对裂纹识别的专用软件可自动识别出轮轴的裂纹部分,通过计算机分析使裂纹图像清晰可见。本实用新型采用多个摄像头,使它能全面覆盖车轴的表面,采用自动对焦系统即移动调焦装置使所有摄像头都能拍摄清楚,输入计算机后利用计算机图像识别裂纹的技术进行分析判断,并进行报警,使用本实用新型可自动检测火车轮轴有无裂纹,这样在检测过程中杜绝了紫外线对人身的伤害,做到文明生产,并排除人为因素,客观反映被检测物真实质量状况。

权利要求1.火车轮轴自动图像识别荧光磁粉探伤机,其包括探伤探伤机体设置在探伤探伤机体内的道轨、可带动轮轴转动的转轮器以及设置在探伤探伤机体上的紫光灯,其特征在于在探伤探伤机体上轮轴的一侧呈一字排设置有和计算机装置相连接的5个或5个以上的CCD摄像机。

2.火车轮轴自动图像识别的磁粉探伤机,其特征在于CCD摄像机上设置有移动调焦装置。

专利摘要本实用新型涉及一种火车轮轴自动图像识别磁粉探伤机,其包括探伤机体,设置在探伤机体内的道轨、可带动轮轴转动的转轮器以及设置在探伤机体上的紫光灯,其特征在于在探伤机体上轮轴的一侧呈一字排设置有和计算机装置相连接的5个或5个以上的CCD摄像机,CCD摄像机上设置有移动调焦装置,使用本实用新型可自动检测火车轮轴有无裂纹,杜绝紫外线对人身的伤害,做到文明生产,并排除人为因素,客观反映被检测物真实质量状况。
