圆柱体圆周面检测的磁粉探伤机的制作方法

2019-12-14

次

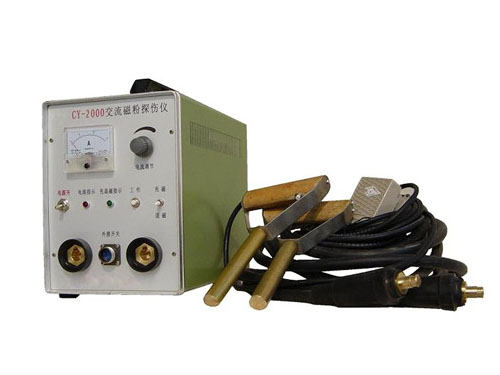

磁粉探伤，是通过磁粉在缺陷附近漏磁场中的堆积以检测铁磁性材料表面或近表面处缺陷的一种无损检测方法。将钢铁等磁性材料制作的工件予以磁化，利用其缺陷部位的漏磁能吸附磁粉的特征，依磁粉分布显示被探测物件表面缺陷和近表面缺陷的探伤方法。该探伤方法的特点是简便、显示直观。

传统的磁粉探伤机，只有磁轭脚部位可以进行转动，针对平面监测较为方便，但对于船舶轴系这类圆柱体圆周面检测时，由于无法形成较大的弧度面，检测十分不方便。且由于不方便的构造，探伤机易碰撞圆柱体的圆周面，检测十分不方便。

技术实现要素：

本实用新型所要解决的技术问题在于针对上述存在的问题，提供圆柱体圆周面检测的磁粉探伤机，可以形成较大的弧度面，便于对大型圆柱体圆周面进行检测。

本实用新型解决上述技术问题所采用的技术方案是：圆柱体圆周面检测的磁粉探伤机，包括探伤机本体和两个磁轭脚，两个磁轭脚对称设于探伤机本体底部两侧，其特征在于探伤机本体底部两侧均设有连接部，两个磁轭脚均通过旋转连接件与连接部相连，旋转连接件的底部设有第二连接部，旋转连接件的顶部与连接部铰接相连，第二连接部与磁轭脚的顶部铰接相连。

连接部和第二连接部均为“T”型块状结构，连接部中心位置的凸块朝下设置，旋转连接件和磁轭脚的顶部分别设有连接凹槽和第二连接凹槽，连接凹槽与连接部的凸块相配置，第二连接凹槽与第二连接部的凸块相配置。
